"ШМЕЛЬ 12 А"
МАШИНА ДОРОЖНАЯ РАЗМЕТОЧНАЯ
ТОНКОСЛОЙНАЯ РАЗМЕТКА КРАСКАМИ

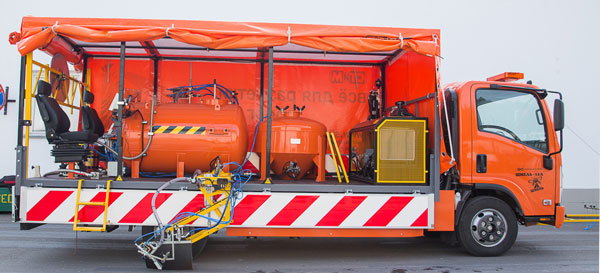

«Шмель 12 А» – машина дорожной разметки с увеличенным объемом загрузки расходных материалов, идеальное решение для разметки магистральных дорог. Шасси обеспечивает надежность машины, а передовое технологическое оборудование позволяет достичь максимальной производительности.
Использование на машине безвоздушного способа нанесения разметки, реализованного на Шмеле 12А, позволяет использовать краски с высокой вязкостью и получать ровные края наносимых линий. Шасси обеспечивает легкое управление, а применение системы «Видеомаркер» упрощает процесс наведения машины на размечаемую линию дороги и увеличивает точность. Блоки разметки оснащены гидравлическими приводами, что позволяет быстро, без усилий переводить их из транспортного в рабочее положение. Жесткая конструкция позволила избавиться от влияния неровностей дороги на точность нанесения и получить максимально ровную линию разметки. А два блока разметки и два рабочих места оператора на платформе машины обеспечивают непрерывный процесс нанесения из-за отсутствия работ по перенастройке машины с левой стороны на правую и наоборот.
Применение системы закачки краски в емкость позволяет заправить машину расходными материалами в рекордные сроки (менее 50 минут). Установленные фильтры грубой очистки (перед насосом краски) и тонкой очистки (перед покрасочными пистолетами) обеспечивают бесперебойный процесс нанесения разметки и продлевают срок службы покрасочных сопел и уплотнений насоса краски. Применение профессиональных комплектующих гарантирует надежность и долгий срок службы оборудования.
БАЗОВАЯ КОМПЛЕКТАЦИЯ МАШИНЫ:
- блок разметки с гидравлическим подъемом на левой стороне машины с двумя парами покрасочных и посыпочных пистолетов;
- блок разметки с гидравлическим подъемом на правой стороне машины с одной парой покрасочного и посыпочного пистолетов;

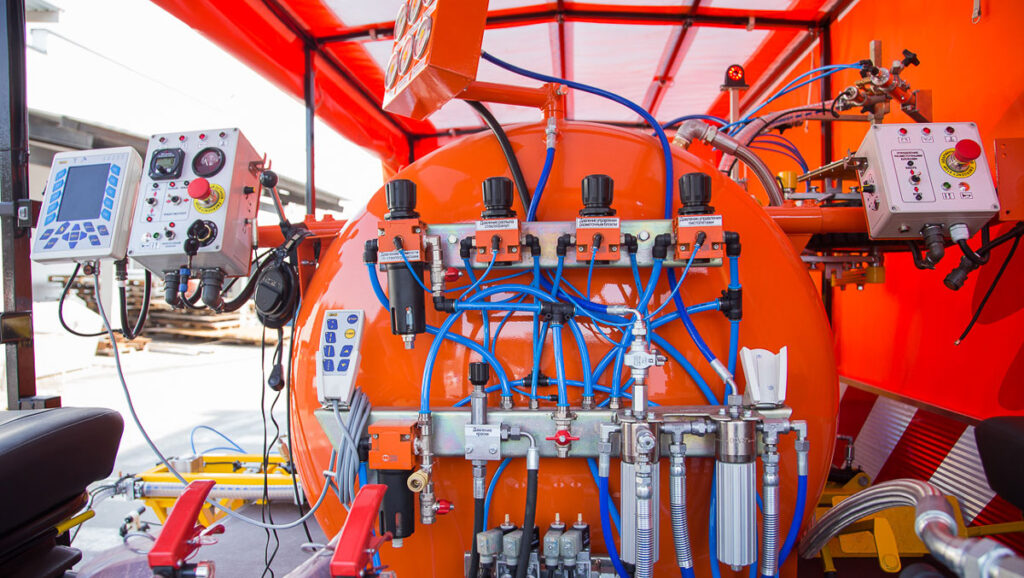

- пульт управления нанесением разметки с мини-пультом управления вторым разметочным блокоми выносной кнопкой «Пуск»;
- датчик расхода краски;
- цифровой спидометр в кабине водителя;
- маяк балочного типа на кабине машины, два передних нижних стробоскопа в передней части машины, два маяка точечного типа на каркасе тента, стробоскопы на блоках разметки;
- датчики движения стеклошариков;
- переговорное устройство;
- система «Видеомаркер», переставляемая с одной стороны на другую;
- знак направления объезда препятствия (700 мм) на поворотном кронштейне;
- ручной покрасочный пистолет (удлинитель 50 см, шланг 10 м);
- фары для освещения блоков разметки в ночное время;
- система закачки краски в емкость;
- ручной воздушный пистолет для очистки рабочего оборудования воздухом.
ДОПОЛНИТЕЛЬНОЕ ОСНАЩЕНИЕ МАШИНЫ:
- освещение рабочего места оператора;
- оборудование для нанесения разметки альтернативным цветом;
- дополнительный цвет краски, независимый контур – позволяет производить нанесение разметки альтернативным цветом краски без предварительных работ, связанных с переводом основного оборудования на работу с краской другого цвета (опорожнение, промывка основной емкости и т.д.);
- дополнительная третья пара покрасочного и посыпочного пистолетов на блок разметки с левой стороны машины;
- дополнительная вторая пара покрасочного и посыпочного пистолетов на блок разметки с правой стороны машины;
- педаль, дублирующая кнопку «Пуск» пульта управления разметкой;
- фотодатчик начала линии (с возможностью установки на любой пистолет);
- блок разметки, расположенный в задней части машины;
- стационарная площадка для дорожных конусов, расположенная в задней части машины (совместно с блоком разметки, расположенным в задней части машины, не может быть установлена);
- кластерный знак направления объезда препятствия (1050х1050 мм, кластер 200 мм) – замена знака направления объезда препятствия (700 мм);
- система ЛИС, устанавливаемая на правый блок разметки;
- комплект оборудования для нанесения спрея-пластика 100:2, внешнее перемешивание (одна линия);
- комплект оборудования для нанесения спрея-пластика 100:2, внешнее перемешивание (две линии);
- ручной посыпочный пистолет (шланг 6 м).
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Характеристика | ШМЕЛЬ 12 А |
| Модель базового шасси | ISUZU NPR 75 |
| Экологический класс двигателя шасси | Евро 5 |
| Топливо дивигателя шасси | дизель |
| Тип распыления краски | безвоздушный |
| Скорость нанесения разметки при следующих расходах краски: | |
| - одиночная сплошная линия (ширина 15 см, 800 г/м2), км/ч | 10,8 |
| - двойная сплошная линия (ширина 15 см, 800 г/м2), км/ч | 5,5 |
| Максимальная скорость нанесения разметки, км/ч | 15 |

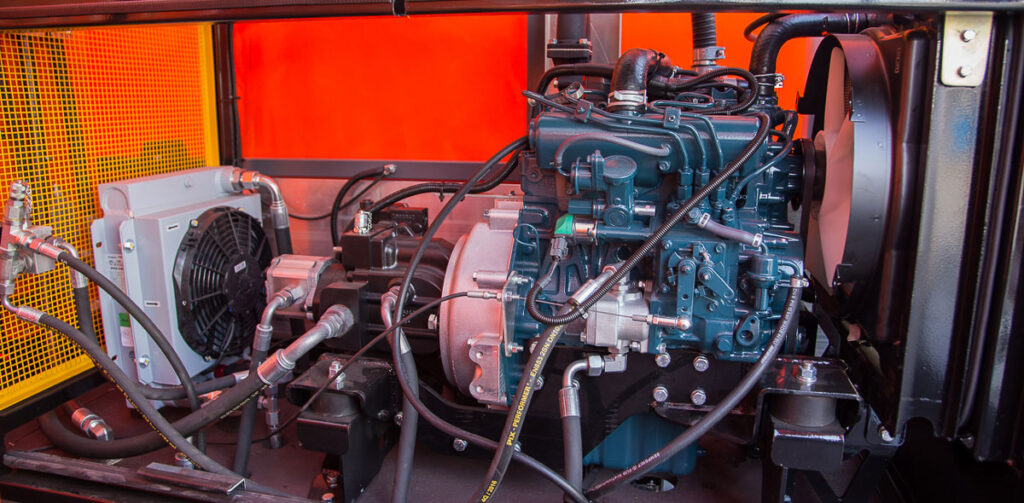

| Автономная силовая установка: | |
| - мощность, л.с. | 31,5***** |
| - мощность, кВт | 23,2***** |
| - тип топлива двигателя | дизель |
| Экологический класс двигателя силовой установки: | EU Stage IIIA (TIER 3) |
| - производительность компрессора на входе, л/мин | 540 |
| - производительность компрессора на входе, л/мин* | 890 |
| Условная производительность насоса краски высокого давления, л/мин | 26 / 9,5*** |
| Количество насосов краски высокого давления | 1 / 2*** |
| Рабочее давление краски, бар | до 170 |
| Вместимость емкостей для расходных материалов: | |
| - для краски (номинальная / конструктивная), кг | 1840 / 2080 |
| - для стеклошариков, кг | 610 |
| - отвердителя (при наличии опции), кг | 45 |
| - для краски альтернативного цвета (при наличии опции), кг | 80*** |
| Количество одновременно наносимых линий | 2 |
| Максимальное количество покрасочных пистолетов на левом разметочном блоке | 3 |
| Максимальное количество покрасочных пистолетов на правом разметочном блоке | 2 |
| Габаритные размеры машины (Длина х Ширина х Высота), мм: | |
| - в рабочем положении | 9400х3900х3000 |
| - в транспортном положени | 6900х2400х3000 |
| Снаряженная масса машины в базовой комплектации, кг | 5050 |
| Полная масса машины, кг | 7500 |
| Количество пистолетов на блоке разметки в базовой комплектации: | |
| - левый блок разметки | 2 |
| - правый блок разметки | 1 |
* При наличии опции 100:2, перемешивание в струе (внешнее перемешивание)
*** При наличии опции на две краски
***** Двигатель Honda
