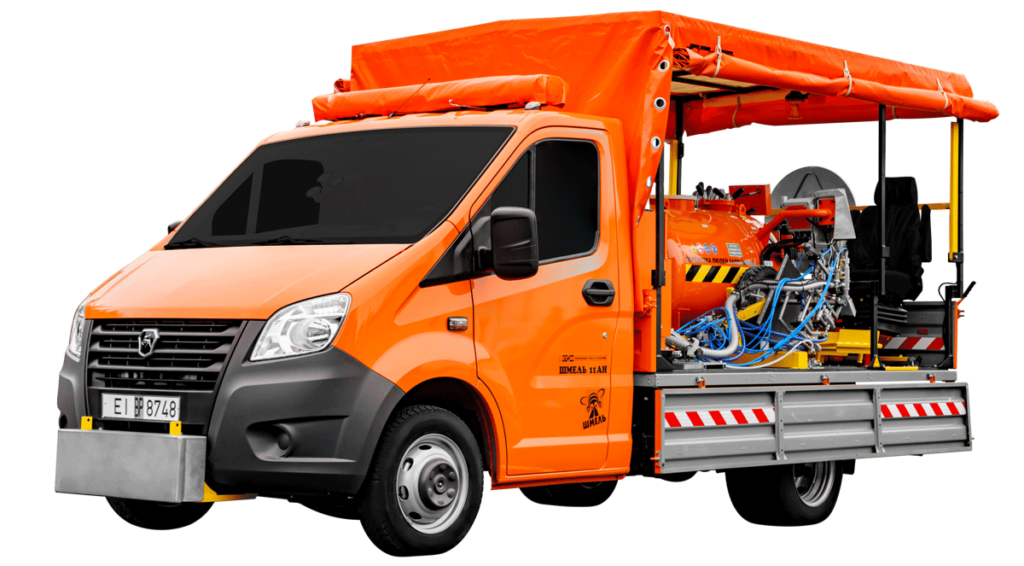

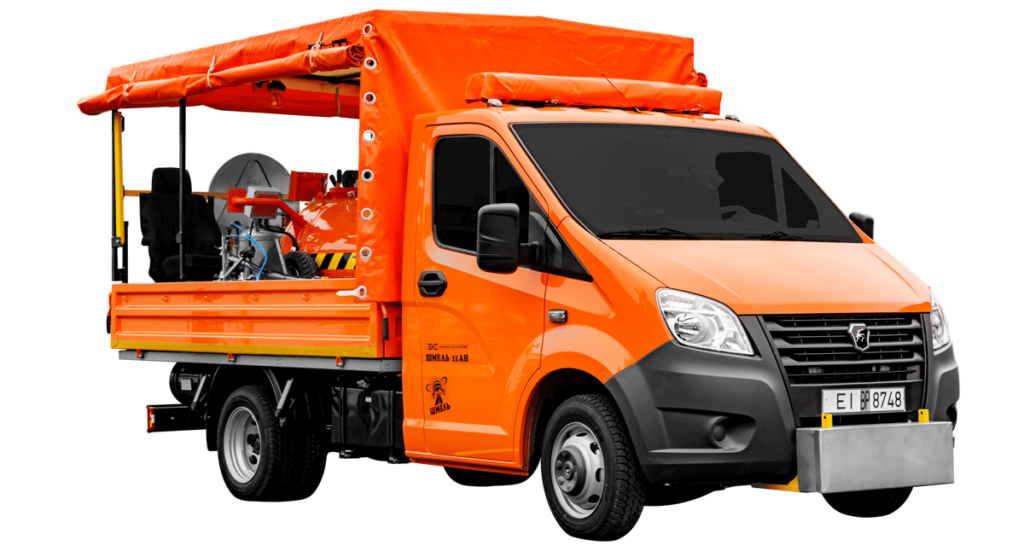

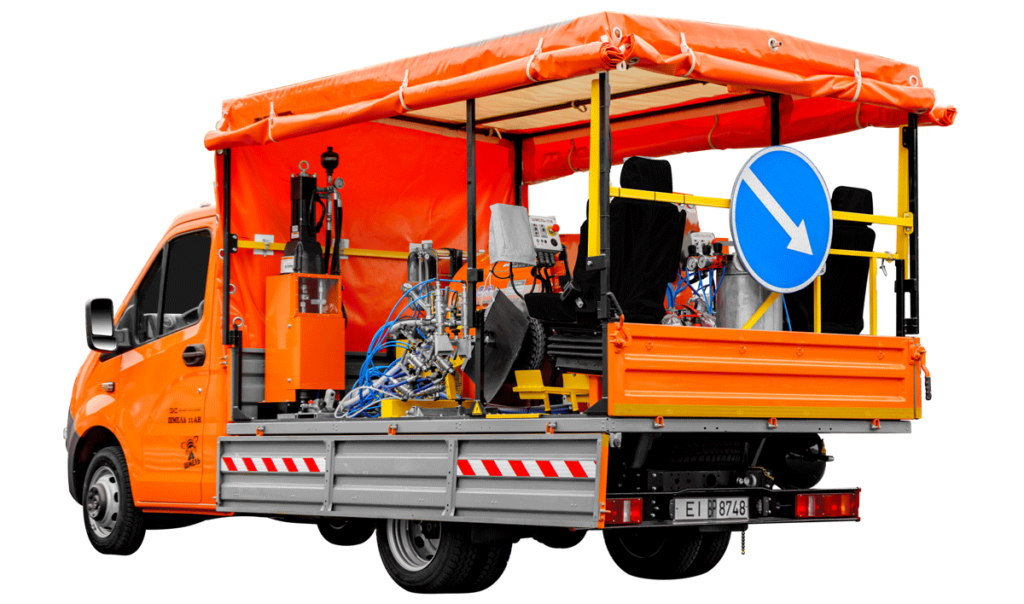

"ШМЕЛЬ 11 АН"
МАШИНА ДОРОЖНАЯ РАЗМЕТОЧНАЯ
(НА БАЗЕ АВТОМОБИЛЯ ГАЗ А21R22 «ГАЗЕЛЬ NEXT»*)
ТОНКОСЛОЙНАЯ РАЗМЕТКА КРАСКАМИ
Машина «Шмель 11 АН» предназначена для нанесения безвоздушным способом горизонтальной дорожной разметки быстросохнущими красками с использованием световозвращающих стеклошариков. «Шмель 11 АН» впитал все решения, проверенные на разметочной машине «Шмель 11 А», и уверенно держит лидирующие позиции на рынке.
Применение на машине безвоздушного способа нанесения разметки позволяет использовать краски с высокой вязкостью, получать ровные края наносимых линий и обеспечивает глубокое проникновение разметочного материала в поры дорожного полотна. Дизельный вариант шасси дает определенные преимущества собственникам, имеющим большой парк автомобилей, а мощный двигатель и независимая передняя подвеска облегчают труд водителя.

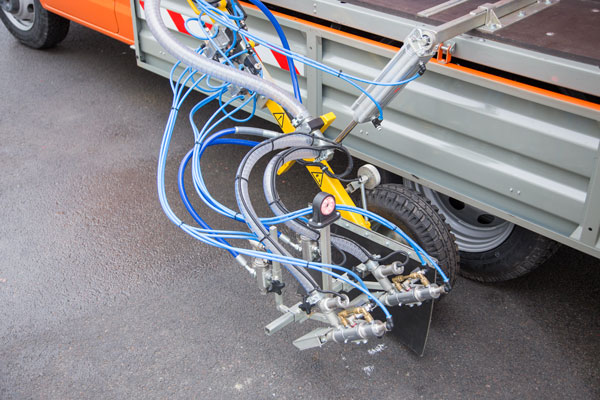

Система «Видеомаркер» помогает придерживаться требуемой траектории движения при работе по нанесению дорожной разметки. Конструктивная особенность разметочных блоков обеспечивает минимальное влияние неровностей дороги на геометрию наносимых линий. Установленные фильтры грубой очистки (перед насосом краски) и тонкой очистки (перед покрасочными пистолетами) обеспечивают бесперебойный процесс нанесения разметки и продлевают срок службы покрасочных сопел и уплотнений насоса краски. Применение высококачественных комплектующих гарантирует надежность и долгий срок службы оборудования. Большой выбор опциональных элементов позволяет реализовать дополнительные потребности клиентов, связанные с особенностями организации труда разметочных бригад, применением различных разметочных материалов и т.п.
*Бензиновый вариант на базе автомобиля ГАЗ-А21R23 «Газель Next».
*Бензиновый вариант на базе автомобиля ГАЗ-А21R23 «Газель Next».
БАЗОВАЯ КОМПЛЕКТАЦИЯ МАШИНЫ:

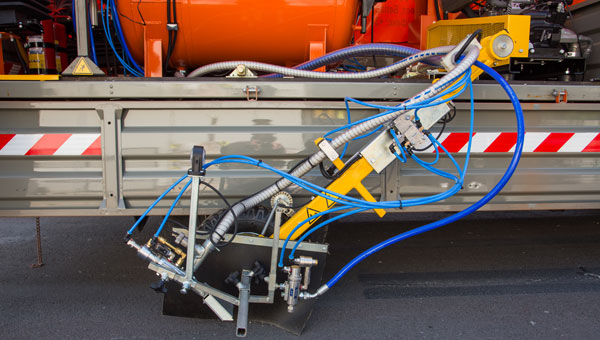

- блок разметки с левой стороны машины с двумя парами покрасочных и посыпочных пистолетов;

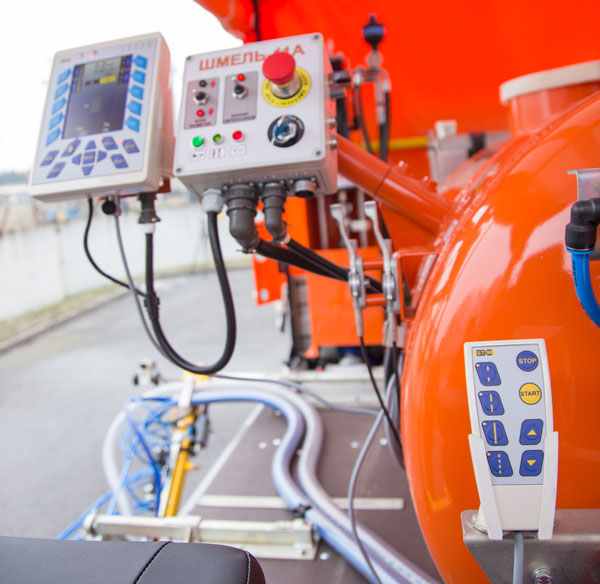

- пульт управления нанесением разметки с мини-пультом и выносной кнопкой «Пуск»;
- датчик расхода краски;
- цифровой спидометр в кабине водителя;
- маяк балочного типа на кабине машины, маяк точечного типа на каркасе тента сзади машины, два передних нижних стробоскопа в передней части машины, стробоскопический маяк на блоке разметки;
- датчики движения стеклошариков;
- переговорное устройство;
- система «Видеомаркер»;

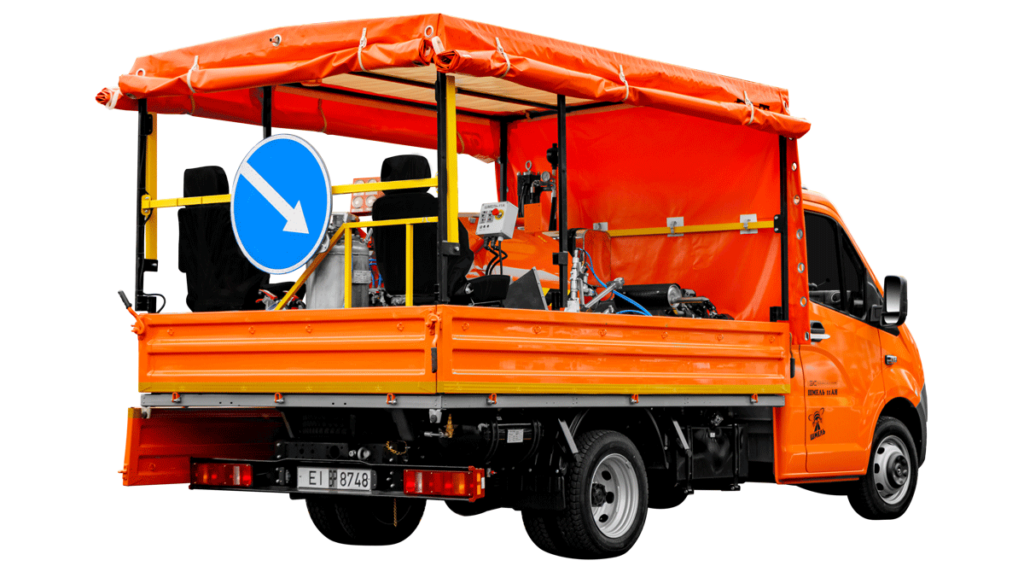

- знак направления объезда препятствия (700 мм) на поворотном кронштейне;
- ручной покрасочный пистолет (удлинитель 50 см, шланг 10 м);
- ручной воздушный пистолет для очистки рабочего оборудования воздухом.
ДОПОЛНИТЕЛЬНОЕ ОСНАЩЕНИЕ МАШИНЫ:
- освещение рабочего места оператора и разметочных блоков для работы в ночное время;
- блок разметки с одной парой разметочного и посыпочного пистолетов и кресло оператора с правой стороны машины;
- дополнительная третья пара покрасочного и посыпочного пистолетов на блок разметки с левой стороны машины;
- дополнительная вторая пара покрасочного и посыпочного пистолетов на блок разметки с правой стороны машины;
- педаль, дублирующая кнопку «Пуск» пульта управления разметкой;
- фотодатчик начала линии (с возможностью установки на любой пистолет);
- кластерный знак направления объезда препятствия (1050х1050 мм, кластер 200 мм) – замена знака направления объезда препятствия (700 мм);
- система закачки краски в емкость;
- оборудование для нанесения разметки альтернативным цветом из ведра;
- мешалка в емкости краски;
- комплект оборудования для нанесения спрей-пластика 100:2, внешнее перемешивание (одна линия);
- комплект оборудования для нанесения спрей-пластика 100:2, внешнее перемешивание (две линии);
- третий комплект пистолетов для нанесения спрей-пластика, внешнее перемешивание 100:2;
- ручной покрасочный пистолет для нанесения спрей-пластика 100:2, внешнее перемешивание;
- знаки «Дорожные работы», «Ограничение скорости 40 км/час» на задней части автомобиля;
- система ЛИС с правой стороны машины с одной парой разметочного и посыпочного пистолетов;
- бензиновый вариант базового шасси.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Характеристика | ШМЕЛЬ 11 АН |
| Модель базового шасси | ГАЗ А21R22 "Газель Next"/ ГАЗ А21R23 "Газель Next" |
| Экологический класс двигателя шасси | Евро 5 |
| Топливо дивигателя шасси | дизель** |
| Тип распыления краски | безвоздушный |
| Скорость нанесения разметки при следующих расходах краски: | |
| - одиночная сплошная линия (ширина 15 см, 800 г/м2), км/ч | 10,8 |
| - двойная сплошная линия (ширина 15 см, 800 г/м2), км/ч | 5,5 |
| Максимальная скорость нанесения разметки, км/ч | 12 |
| Автономная силовая установка: | |
| - мощность, л.с. | 23**** |
| - мощность, кВт | 16,9 |
| - тип топлива двигателя | бензин, АИ-92 |
| Экологический класс двигателя силовой установки: | |
| - производительность компрессора на входе, л/мин | 540 |
| - производительность компрессора на входе, л/мин* | 890 |
| Условная производительность насоса краски высокого давления, л/мин | 26 |
| Количество насосов краски высокого давления | 1 |
| Рабочее давление краски, бар | до 170 |
| Вместимость емкостей для расходных материалов: | |
| - для краски (номинальная / конструктивная), кг | 600 / 800 |
| - для стеклошариков, кг | 240 |
| - отвердителя (при наличии опции), кг | 45 |
| - для краски альтернативного цвета (при наличии опции), кг | |
| Количество одновременно наносимых линий | 2 |
| Максимальное количество покрасочных пистолетов на левом разметочном блоке | 3 |
| Максимальное количество покрасочных пистолетов на правом разметочном блоке | 2 |
| Габаритные размеры машины (Длина х Ширина х Высота), мм: | |
| - в рабочем положении | 7900х2750х2900 |
| - в транспортном положени | 5500х2100х2800 |
| Снаряженная масса машины в базовой комплектации, кг | 2890 |
| Полная масса машины, кг | 3500 |
| Количество пистолетов на блоке разметки в базовой комплектации: | |
| - левый блок разметки | 2 |
| - правый блок разметки | 1 |
* При наличии опции 100:2, перемешивание в струе (внешнее перемешивание)
** Бензиновый вариант на базе автомобиля ГАЗ-А21R23 «Газель Next» Шмель - 11 АН
**** Двигатель Perkins
