"КОНТУР 400"
МАШИНА ДОРОЖНАЯ РАЗМЕТОЧНАЯ МОДУЛЬНАЯ
УНИВЕРСАЛЬНАЯ РАЗМЕТКА РАЗЛИЧНЫМИ МАТЕРИАЛАМИ
Это машина со сменными технологическими модулями. Монтируемые модули определяют тип используемых разметочных материалов и метод нанесения разметки.
Модули, входящие в состав машины, могут быть заменены другими непосредственно потребителем. По согласованию с клиентом машина может быть доукомплектована любым дополнительным сменным модулем.
БАЗОВОЕ САМОХОДНОЕ ШАССИ В ОСНОВНОЙ КОМПЛЕКТАЦИИ ОСНАЩЕНО:
- передвижным рабочим местом оператора с двумя сиденьями, жесткой крышей, зеркалами заднего вида, элементами управления машиной;
- пультом управления дорожной разметкой;
- гидравлическим рулевым управлением;
- унифицированными элементами подключения потребителей гидравлического масла, сжатого воздуха;
- емкостью стеклошариков;
- элементами светотехники, проблесковыми маяками;
- подсветкой разметочного блока и рабочего места оператора для работы в ночное время;
- механическим визиром с ручным подъемом и опусканием;
- узлами автоматики и управления;
- поршневым компрессором;
- двумя огнетушителями.
ОПЦИОНАЛЬНОЕ ОСНАЩЕНИЕ ШАССИ:
- задняя площадка для подсобного рабочего и дорожных конусов;
- гидромаркер.

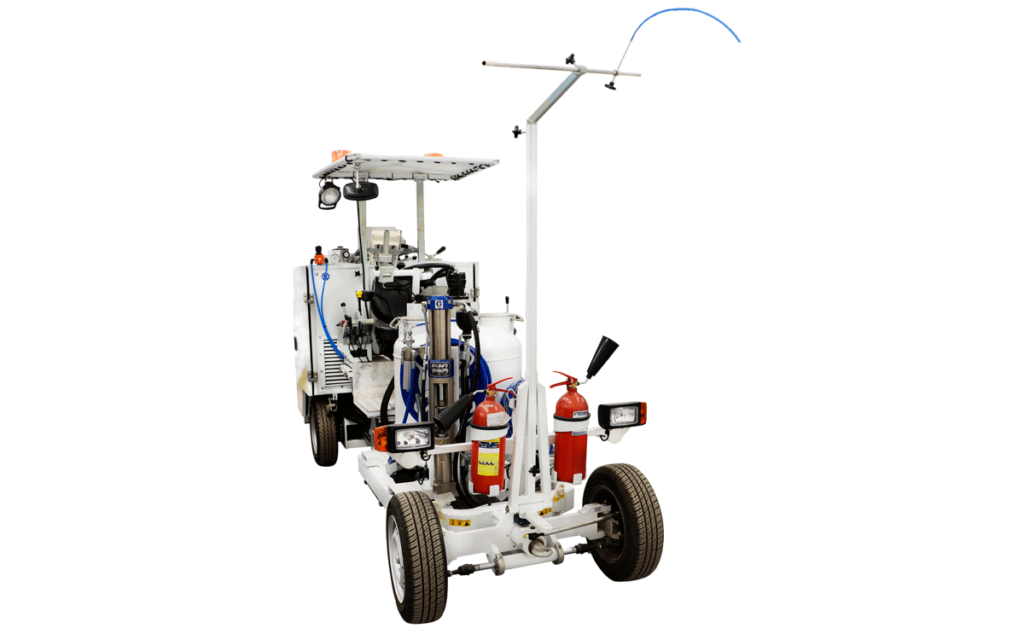

КОНТУР 400 Х
Предназначен для нанесения толстослойной разметки пластиками холодного нанесения и представляет собой базовое шасси Контур 400 с модулем холодного пластика. Разметочный блок обеспечивает нанесение одиночной гладкой и структурной линии шириной 100, 120, 150, 200, 240, 250 или 300 мм. Типоразмер аппликаторов оговаривается при заказе.
МОДУЛЬ ХОЛОДНОГО ПЛАСТИКА «ОБОРУДОВАНИЕ ДЛЯ НАНЕСЕНИЯ ХОЛОДНОГО ПЛАСТИКА «МХ 400»
БАЗОВОЕ ОСНАЩЕНИЕ МОДУЛЯ:
- емкость холодного пластика;
- емкость отвердителя;
- емкость промывочной жидкости;
- система дозирования холодного пластика;
- система дозирования отвердителя;
- разметочный блок для нанесения одной линии;
- мешалка в емкости холодного пластика с гидроприводом;
- один аппликатор для нанесения гладкой линии (типоразмер оговаривается при заказе, дополнительные аппликаторы заказывается отдельно).
ОПЦИОНАЛЬНОЕ ОСНАЩЕНИЕ МОДУЛЯ:
- дополнительные аппликаторы для гладких и структурных линий (ширина 100, 120, 150, 200, 240, 250, 300 мм).
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ*
Характеристика | КОНТУР 400 X |
| Тип двигателя | дизельный |
| Мощность двигателя, кВт | 25-StageIII 36-Stage V |
| Мощность двигателя, л.с. | 34-StageIII 49-Stage V |
| Объем двигателя, см3 | 1500-StageIII 1700-Stage V |
| Класс экологической безопасности двигателя | EU Stage IIIA (TIER 3)** |
| Компрессор | поршневой |
| Опциональный компрессор**** | - |
| Максимальный рабочий уклон дороги, % | 20*** |
| Максимальный преодолеваемый уклон дороги, % | 30 |
| Транспортная скорость, км/ч | 20 |
| Емкость для стеклошариков, л | 75 |
| Емкость для стеклошариков, кг | 120 |
| Диагональ экрана пульта управления, дюйм | 5,7 |
| Количество предустановленных программ | до 24 |
| Вид разметочного материала (основной / опциональный) | холодный пластик |
| Максимальная скорость разметки, км/ч (основной материал / опциональный) | 5 |
| Количество разметочного материала, кг | 380 |
| Количество отвердителя, л | 11 |
| Количество промывочной жидкости, л | 11 |
| Объем топливного бака, л | 42 |
| Объем масляного бака, л | 64 |
| Количество второго разметочного материала, кг | - |
| Количество одновременно наносимых линий | 1 |
| Количество пистолетов (аппликаторов, экструдирующих головок) | 1 |
| Ширина наносимых линий, двойных, мм | - |
| Ширина наносимых линий, одиночных, мм | 100, 120, 150, 200, 300 |
| Габаритные размеры машины (Длина х Ширина х Высота), мм: | |
| - в рабочем положении | 6420х1600х2280 |
| - в транспортном положении | 3330х1600х2100 |
| Сухая масса, кг | 1700 |
| Снаряженная масса, кг | 1900 |
| Полная масса, кг | 2400 |
** По заказу EU Stage V
*** По заказу преодолеваемый уклон до 30%
**** Опциональное оснащение, оговаривается при заказе

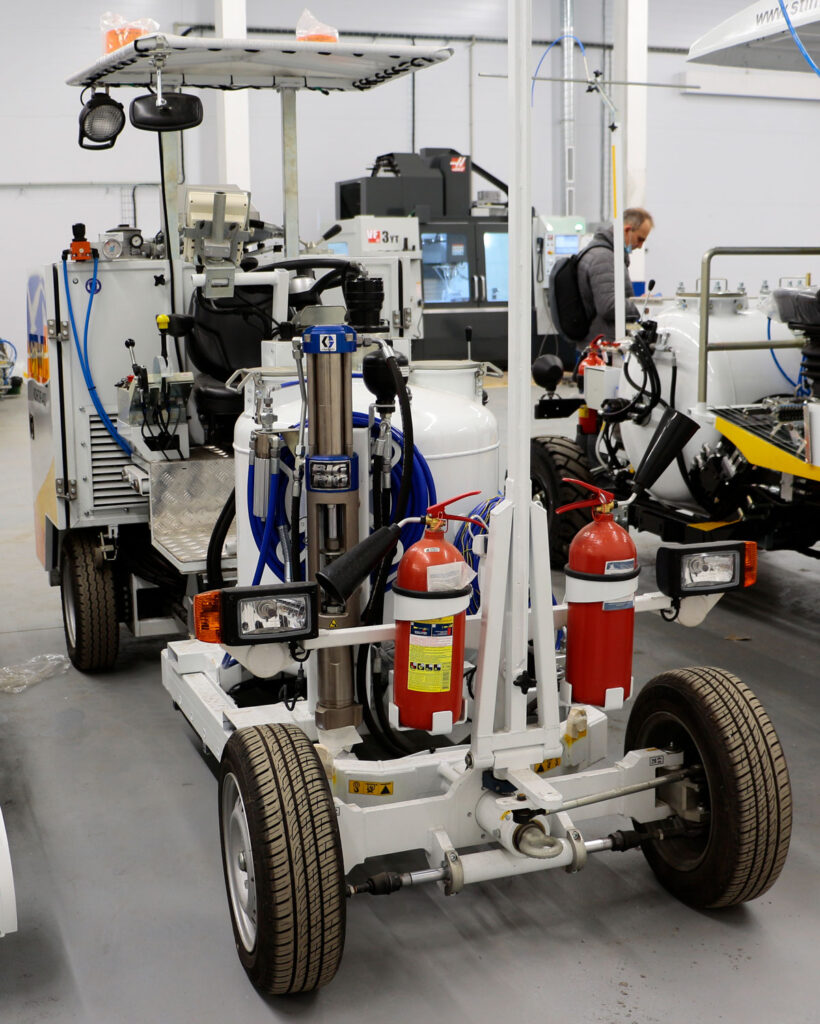

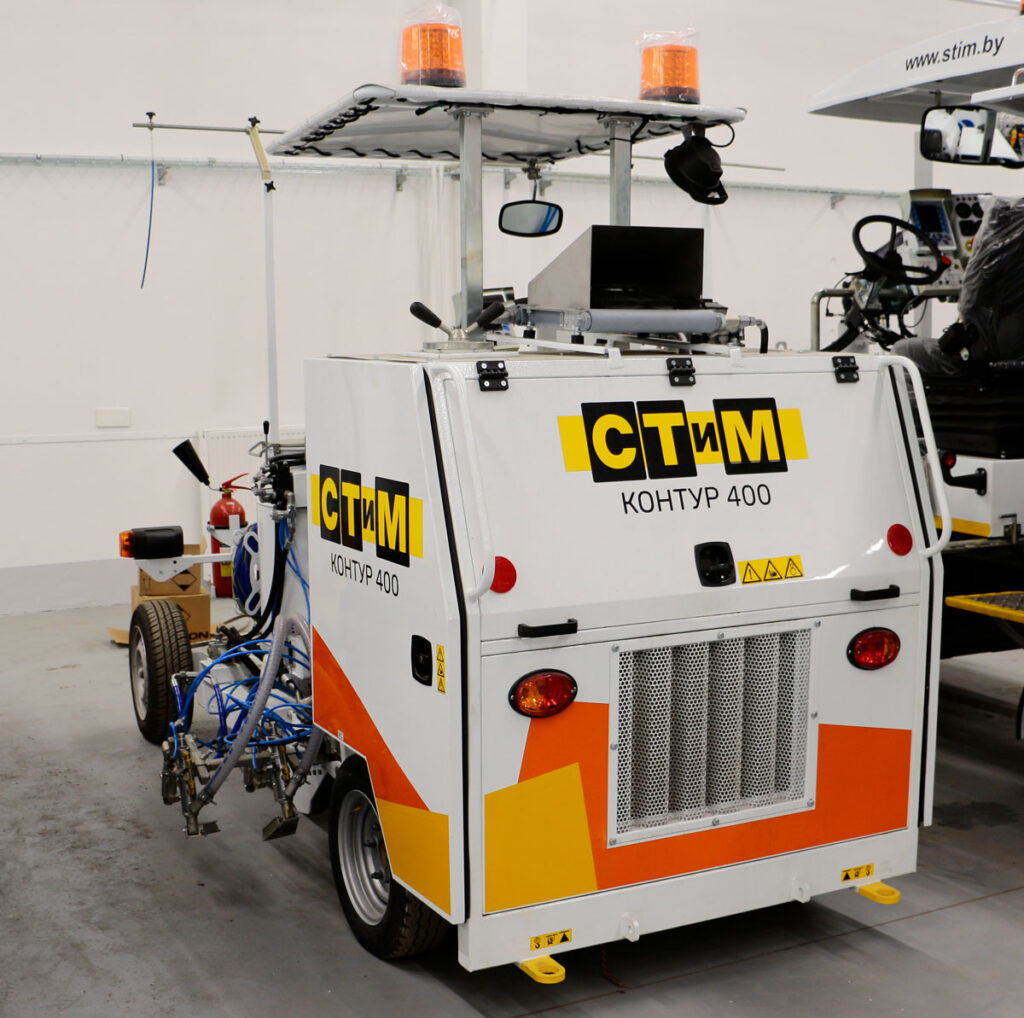

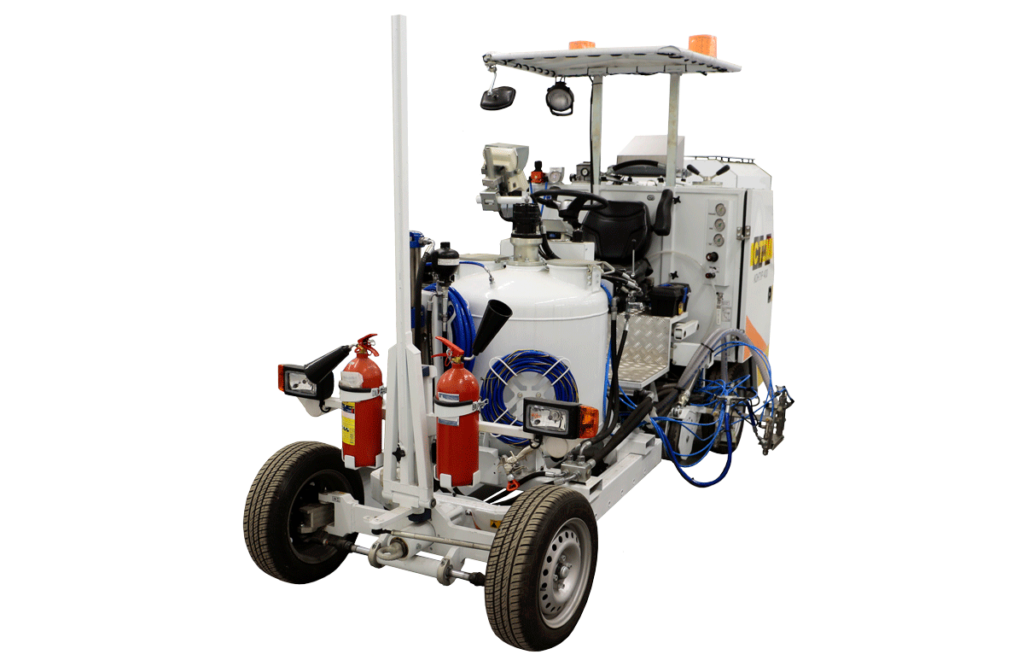

КОНТУР 400 K
Предназначен для нанесения тонкослойной разметки безвоздушным методом красками (эмалями) на основе растворителей с содержанием сухого остатка не менее 70%, вязкостью до 150 секунд по чаше Форда №4.
Машина состоит из базового шасси Контур 400 с модулем краски.
Машина состоит из базового шасси Контур 400 с модулем краски.
МОДУЛЬ КРАСКИ «ОБОРУДОВАНИЕ ДЛЯ НАНЕСЕНИЯ КРАСКИ «МК 400»
БАЗОВОЕ ОСНАЩЕНИЕ МОДУЛЯ:
- передвижной разметочный блок с двумя парами разметочных и посыпочных пистолетов;
- емкость для краски;
- мешалка с гидроприводом;
- насос краски высокого давления;
- фильтр тонкой очистки краски в магистрали высокого давления;
- ручной покрасочный пистолет, шланг 10 м;
- датчик расхода краски;
- система накопления и передачи статистики по GSM с привязкой к координатам по GPS/ГЛОНАСС.
ОПЦИОНАЛЬНОЕ ОСНАЩЕНИЕ МОДУЛЯ:
- удлинитель ручного покрасочного пистолета, 50 см;
- комплект оборудования для нанесения холодным спрей-пластиком одной линии, 100:2, внешнее перемешивание.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ*
Характеристика | КОНТУР 400 К |
| Тип двигателя | дизельный |
| Мощность двигателя, кВт | 25-StageIII 36-Stage V |
| Мощность двигателя, л.с. | 34-StageIII 49-Stage V |
| Объем двигателя, см3 | 1500-StageIII 1700-Stage V |
| Класс экологической безопасности двигателя | EU Stage IIIA (TIER 3)** |
| Компрессор | поршневой |
| Опциональный компрессор**** | - |
| Максимальный рабочий уклон дороги, % | 20*** |
| Максимальный преодолеваемый уклон дороги, % | 30 |
| Транспортная скорость, км/ч | 20 |
| Емкость для стеклошариков, л | 75 |
| Емкость для стеклошариков, кг | 120 |
| Диагональ экрана пульта управления, дюйм | 5,7 |
| Количество предустановленных программ | до 24 |
| Вид разметочного материала (основной / опциональный) | краска / спрей-пластик 100:2 (внешнее перемешивание) |
| Максимальная скорость разметки, км/ч (основной материал / опциональный) | 8 |
| Количество разметочного материала, кг | 380 |
| Количество отвердителя, л | 11 |
| Количество промывочной жидкости, л | - |
| Объем топливного бака, л | 42 |
| Объем масляного бака, л | 64 |
| Количество второго разметочного материала, кг | - |
| Количество одновременно наносимых линий | 2 |
| Количество пистолетов (аппликаторов, экструдирующих головок) | 2 |
| Ширина наносимых линий, двойных, мм | до 150 |
| Ширина наносимых линий, одиночных, мм | до 300 |
| Габаритные размеры машины (Длина х Ширина х Высота), мм: | |
| - в рабочем положении | 6420х1600х2280 |
| - в транспортном положении | 3330х1600х2100 |
| Сухая масса, кг | 1700 |
| Снаряженная масса, кг | 1900 |
| Полная масса, кг | 2400 |
** По заказу EU Stage V
*** По заказу преодолеваемый уклон до 30%
**** Опциональное оснащение, оговаривается при заказе

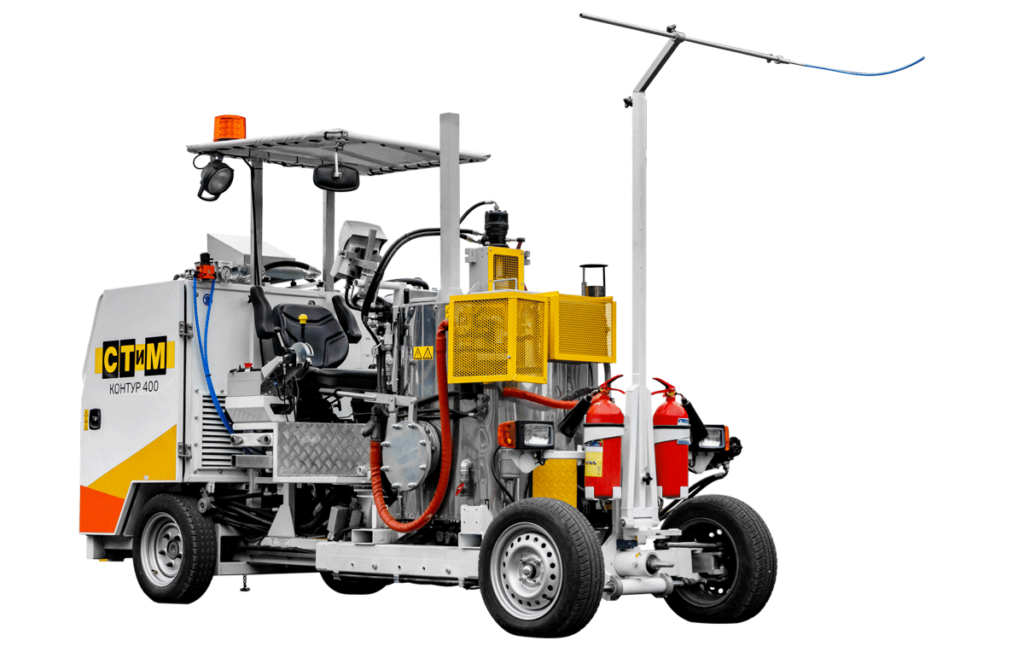

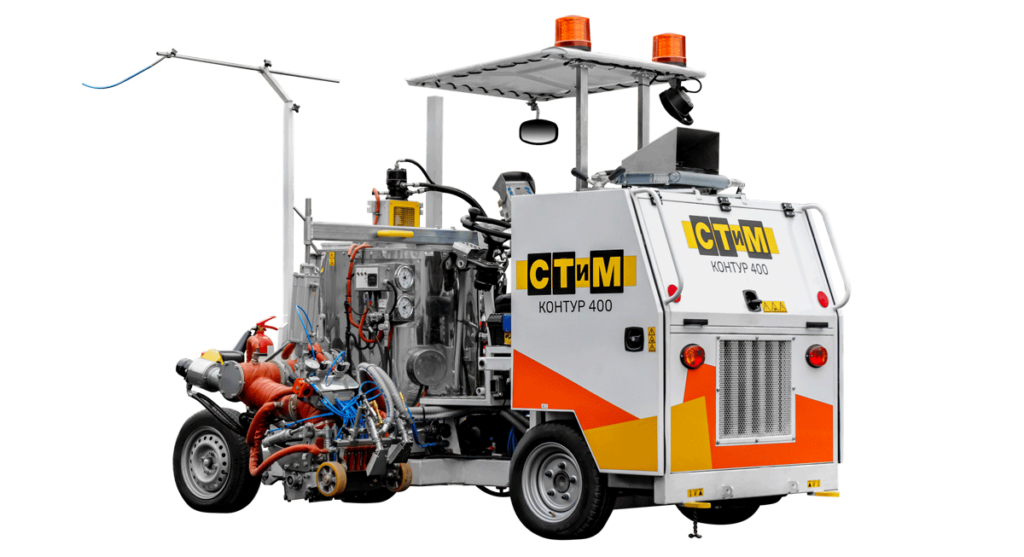

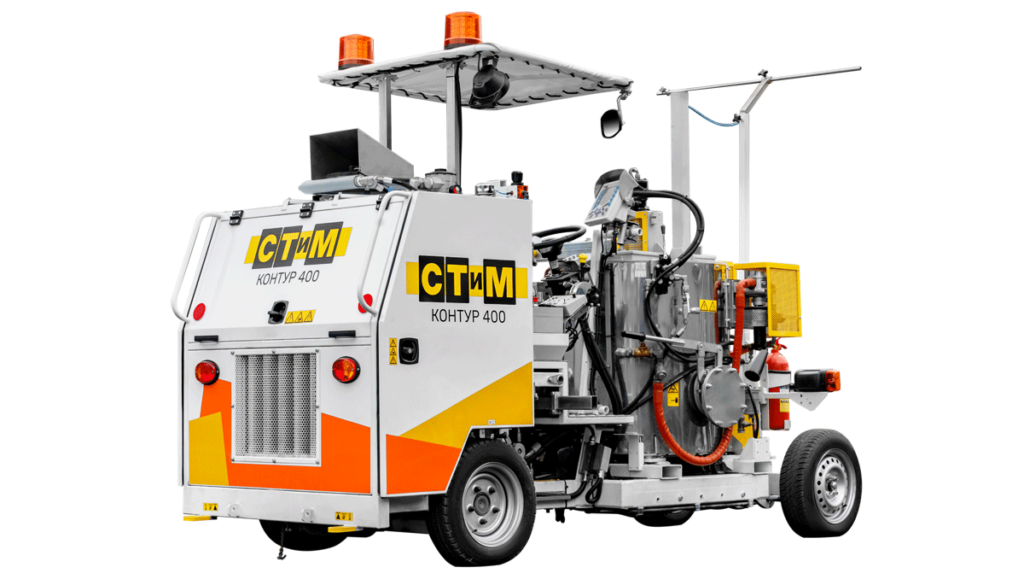

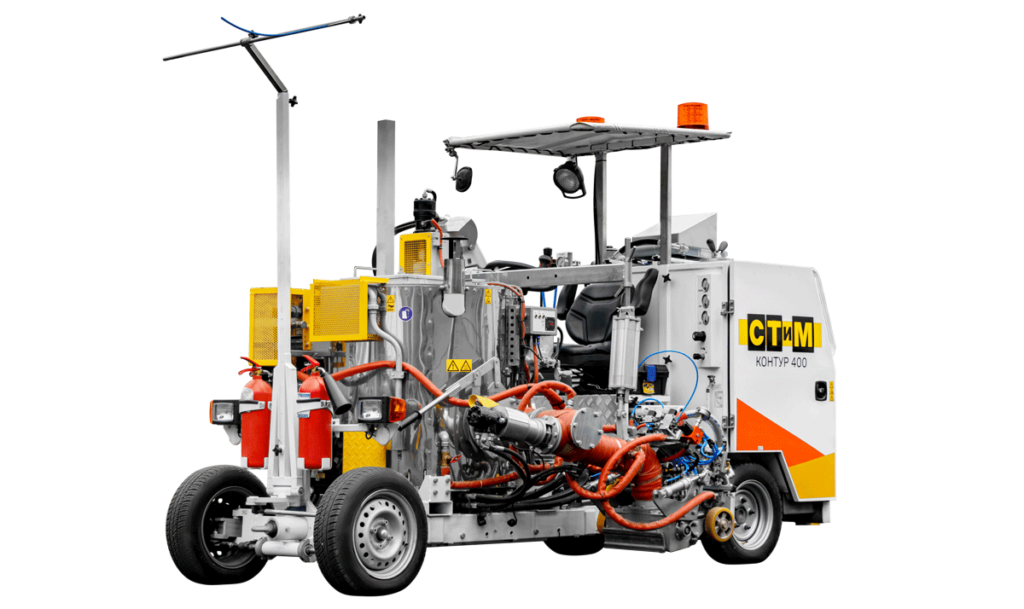

КОНТУР 400 Т
Предназначен для нанесения толстослойной разметки термопластиком и состоит из базового шасси Контур 400 с модулем термопластика.
МОДУЛЬ ТЕРМОПЛАСТИКА «ОБОРУДОВАНИЕ ДЛЯ НАНЕСЕНИЯ ТЕРМОПЛАСТИКА «МТ 400»
БАЗОВОЕ ОСНАЩЕНИЕ МОДУЛЯ:
- теплоизолированная емкость для термопластика;
- мешалка в емкости термопластика, с гидроприводом;
- система циркуляции термомасла;
- система поддержания заданной температуры термомасла и термопластика;
- жидкотопливная горелка;
- сетчатый фильтр в заправочном окне емкости для термопластика;
- разметочный блок для нанесения гладких линий методом экструдирования шириной до 300 мм;
- пистолет для нанесения стеклошариков;
- ручная газовая горелка;
- бесконтактный термометр.
ОПЦИОНАЛЬНОЕ ОСНАЩЕНИЕ МОДУЛЯ:
- разметочный блок для нанесения разметки волочильным ящиком (вместо базового разметочного блока).
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ*
Характеристика | КОНТУР 400 Т |
| Тип двигателя | дизельный |
| Мощность двигателя, кВт | 25-StageIII 36-Stage V |
| Мощность двигателя, л.с. | 34-StageIII 49-Stage V |
| Объем двигателя, см3 | 1500-StageIII 1700-Stage V |
| Класс экологической безопасности двигателя | EU Stage IIIA (TIER 3)** |
| Компрессор | поршневой |
| Опциональный компрессор**** | - |
| Максимальный рабочий уклон дороги, % | 20*** |
| Максимальный преодолеваемый уклон дороги, % | 30 |
| Транспортная скорость, км/ч | 20 |
| Емкость для стеклошариков, л | 75 |
| Емкость для стеклошариков, кг | 120 |
| Диагональ экрана пульта управления, дюйм | 5,7 |
| Количество предустановленных программ | до 24 |
| Вид разметочного материала (основной / опциональный) | термопластик |
| Максимальная скорость разметки, км/ч (основной материал / опциональный) | 5 |
| Количество разметочного материала, кг | 400 |
| Количество отвердителя, л | - |
| Количество промывочной жидкости, л | - |
| Объем топливного бака, л | 42 |
| Объем масляного бака, л | 64 |
| Количество второго разметочного материала, кг | - |
| Количество одновременно наносимых линий | 1 |
| Количество пистолетов (аппликаторов, экструдирующих головок) | 1 |
| Ширина наносимых линий, двойных, мм | до 100 |
| Ширина наносимых линий, одиночных, мм | до 300, кратно 50 |
| Габаритные размеры машины (Длина х Ширина х Высота), мм: | |
| - в рабочем положении | 6420х1600х2280 |
| - в транспортном положении | 3330х1600х2100 |
| Сухая масса, кг | 2100 |
| Снаряженная масса, кг | 2300 |
| Полная масса, кг | 2800 |
** По заказу EU Stage V
*** По заказу преодолеваемый уклон до 30%
**** Опциональное оснащение, оговаривается при заказе
Более подробную информацию Вы сможете получить у наших менеджеров по продажам.
