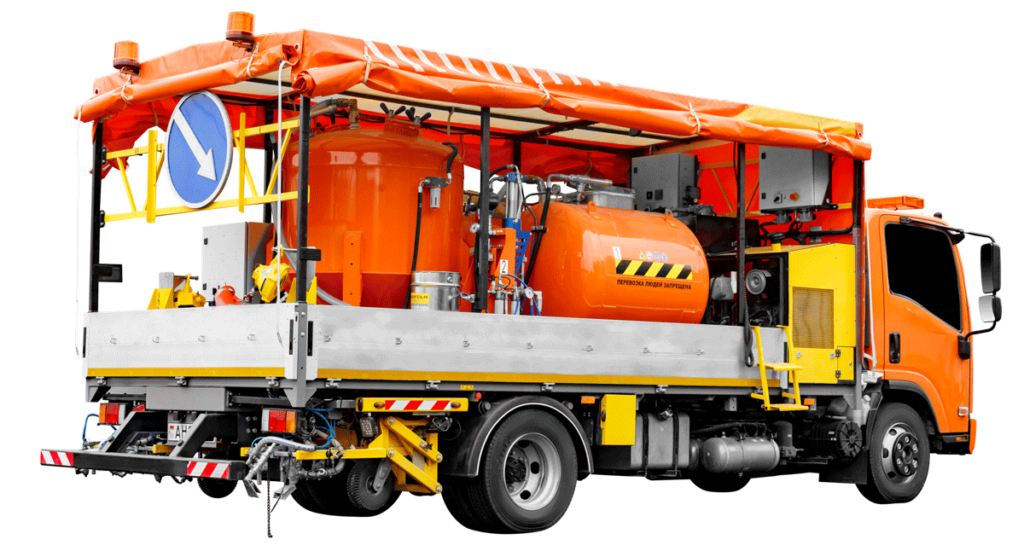

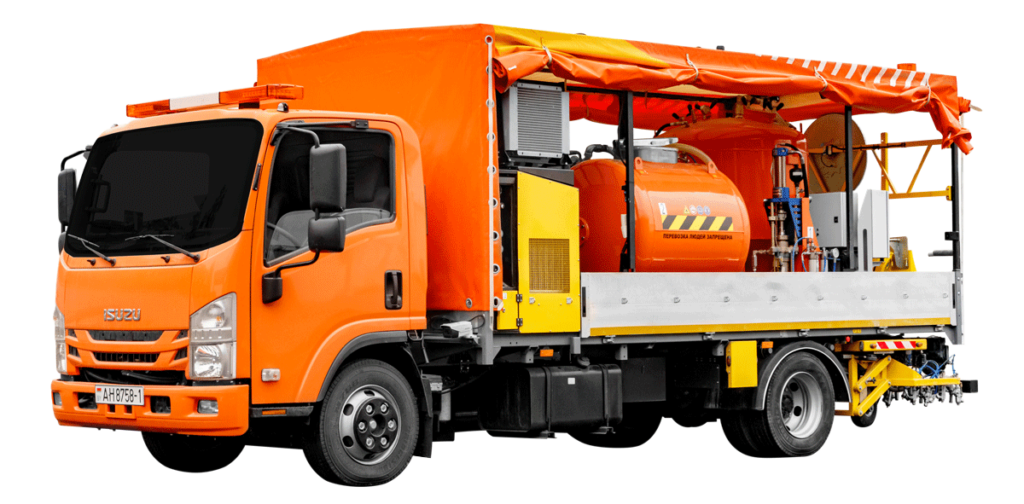

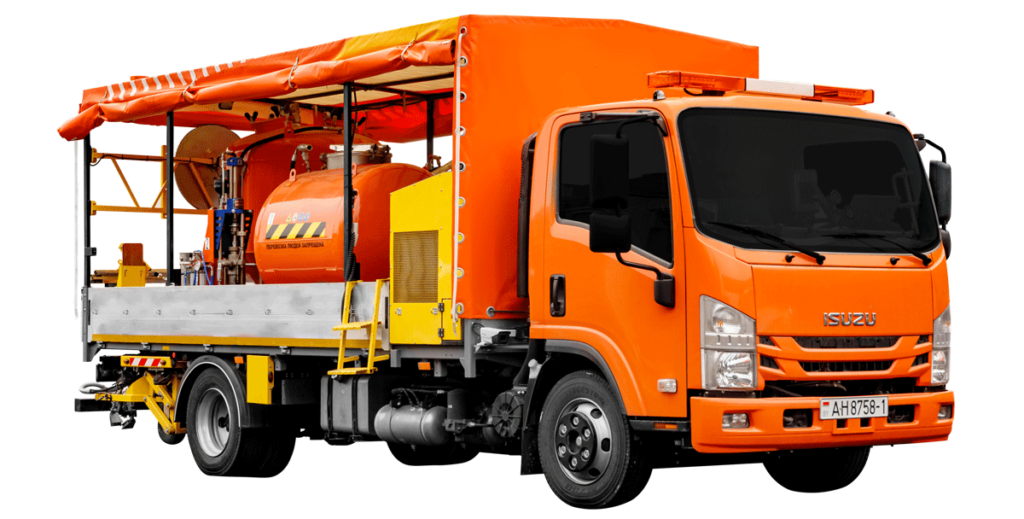

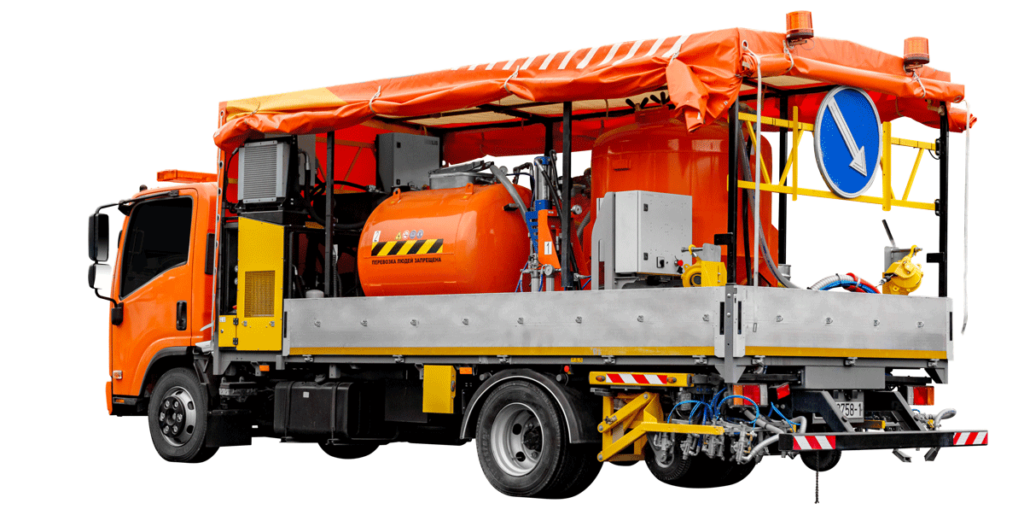

"СТИМ МАРК 4 К"
МАШИНА ДОРОЖНАЯ РАЗМЕТОЧНАЯ
ТОНКОСЛОЙНАЯ РАЗМЕТКА КРАСКАМИ
«СТИМ Марк 4 К» – представитель новой линейки высокопроизводительных машин дорожной разметки. В машине реализованы инновации, направленные на снижение нагрузки на персонал, сокращение непроизводительных затрат времени на загрузку разметочных материалов, подготовку техники к работе, безопасность персонала. Применение датчиков контроля веса емкостей с разметочными материалами позволяет осуществлять оперативный контроль и учет разметочных материалов.
Место оператора в кабине машины обеспечивает комфортные условия работы, снижает утомляемость экипажа, значительно повышает безопасность. Разметочные блоки с регулируемым вылетом непосредственно в процессе работы способны наносить одновременно разметку двух полос справа и слева от машины. Перевод машины из транспортного положения в рабочее занимает считанные минуты. Многоканальная система видеонаблюдения позволяет контролировать результат работы, оперативно реагировать на изменение условий нанесения разметки, дорожную обстановку.
Применение двух насосов высокого давления краски позволило добиться увеличения производительности при нанесении разметочных линий. Скорость движения машины при работе может достигать 20 км/час. Возможность замены штатных емкостей для краски на тару IBC (еврокуб*) позволяет вписаться в логистическую цепь некоторых поставщиков разметочных материалов.
Интегрированные системы управления нанесения разметкой позволяют в любой момент оснастить машину системой ЛИС, предназначенной для повторения разметки с минимальным участием оператора. Активные и пассивные элементы безопасности призваны обеспечить безаварийную работу оборудования и машины.
* Возможно исполнение с емкостями типа «Еврокуб», оговаривается при заказе.
* Возможно исполнение с емкостями типа «Еврокуб», оговаривается при заказе.
БАЗОВАЯ КОМПЛЕКТАЦИЯ МАШИНЫ:

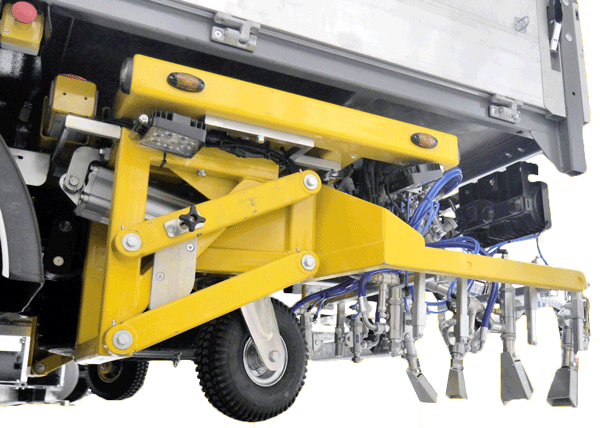

- блок разметки с гидравлическим выдвижением с левой стороны машины с двумя парами покрасочных и посыпочных пистолетов;
- блок разметки с гидравлическим выдвижением с правой стороны машины с одной парой покрасочного и посыпочного пистолетов;
- ручной разметочный пистолет;
- система закачки краски разметочных материалов (краска, стеклошарики) вакуумная (только для штатных емкостей краски);
- рабочее место оператора в кабине:
– пульт управления разметкой М15;
– пульт управления технологическим оборудованием;
– панель сигнализаторов силового блока с кнопкой аварийного отключения;
– мониторы системы видеонаблюдения и отображения технологических параметров оборудования; - рабочее место водителя:
– система «Видеомаркер», монитор системы видеонаблюдения и отображения технологических параметров оборудования;
– тумблеры систем управления оборудованием; - система контроля количества разметочных материалов:
– емкости с датчиками массы;
– датчики наличия стеклошариков; - элементы безопасности:
– маяк балочного типа на кабине машины;
– два передних нижних стробоскопа в передней части машины;
– два маяка точечного типа на каркасе тента;
– габаритные огни на блоках разметки;

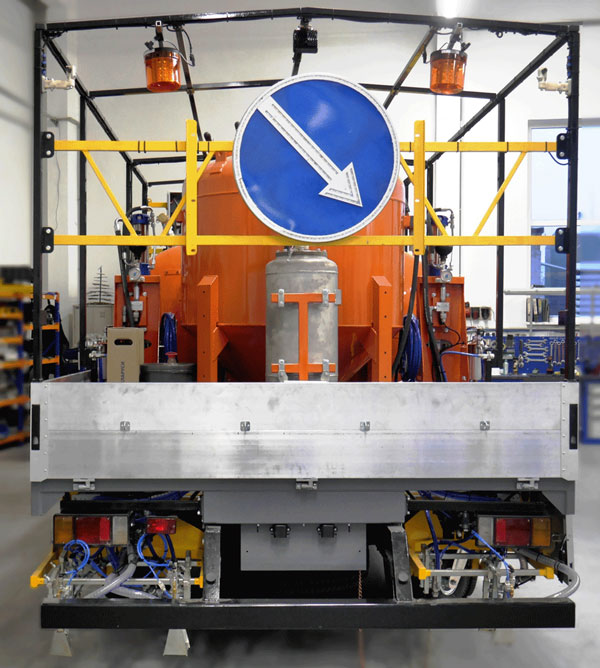

– знак направления объезда препятствия.
ДОПОЛНИТЕЛЬНОЕ ОСНАЩЕНИЕ МАШИНЫ:
- оборудование для использования красок двух разных цветов;
- дополнительная третья пара покрасочного и посыпочного пистолетов на блок разметки с левой стороны машины;
- дополнительная вторая пара покрасочного и посыпочного пистолетов на блок разметки с правой стороны машины;
- кластерный знак направления объезда препятствия (1050х1050 мм, кластер 200 мм) – замена знака направления объезда препятствия (700 мм);
- система ЛИС для одной пары покрасочного и посыпочного пистолетов, устанавливаемая на правый блок разметки;
- мешалка в емкости для краски;
- знаки «Дорожные работы», «Ограничение скорости 40 км/час» на задней части автомобиля;
- один или два ручных покрасочных пистолета (удлинитель 50 см, шланг 10 м);
- ручной воздушный пистолет для очистки рабочего оборудования воздухом.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Характеристика | СТИМ МАРК 4 К |
| Модель базового шасси | JACN120 |
| Экологический класс двигателя шасси | Евро 5 |
| Топливо дивигателя шасси | дизель |
| Тип распыления краски | безвоздушный |
| Скорость нанесения разметки при следующих расходах краски: | |
| - одиночная сплошная линия (ширина 15 см, 800 г/м2), км/ч | до 20 |
| - двойная сплошная линия (ширина 15 см, 800 г/м2), км/ч | 15 |
| Максимальная скорость нанесения разметки, км/ч | 20 |
| Автономная силовая установка: | |
| - мощность, л.с. | 61,2 |
| - мощность, кВт | 45 |
| - тип топлива двигателя | дизель |
| - производительность компрессора номинальная (максимальная), л/мин | 600 (2800) |
| Условная производительность каждого насоса краски, л/мин | 26 |
| Количество насосов краски высокого давления | 2 |
| Максимальное рабочее давление краски, бар | 172 |
| Вместимость емкостей для расходных материалов: | |
| - для краски (конструктивно допустимая), кг | 2х1500* |
| - для стеклошариков, кг | 1750 |
| Количество одновременно наносимых линий | 2 |
| Максимальное количество покрасочных пистолетов на левом разметочном блоке | 3 |
| Максимальное количество покрасочных пистолетов на правом разметочном блоке | 2 |
| Габаритные размеры машины (Длина х Ширина х Высота), мм: | |
| - два блока разметки в рабочем положении | 7100х4700х2850 |
| - один блок разметки в рабочем положении | 7100х3500х2850 |
| - в транспортном положени | 7100х2300х2850 |
| Снаряженная масса машины, кг | 6600 |
| Полная масса машины, кг | 9500 |
Более подробную информацию Вы сможете получить у наших менеджеров по продажам.
