"КОНТУР 700 ТП"
МАШИНА ДОРОЖНАЯ РАЗМЕТОЧНАЯ ТЕРМОПЛАТИКАМИ
РАЗМЕТКА ТЕРМОПЛАСТИКАМИ

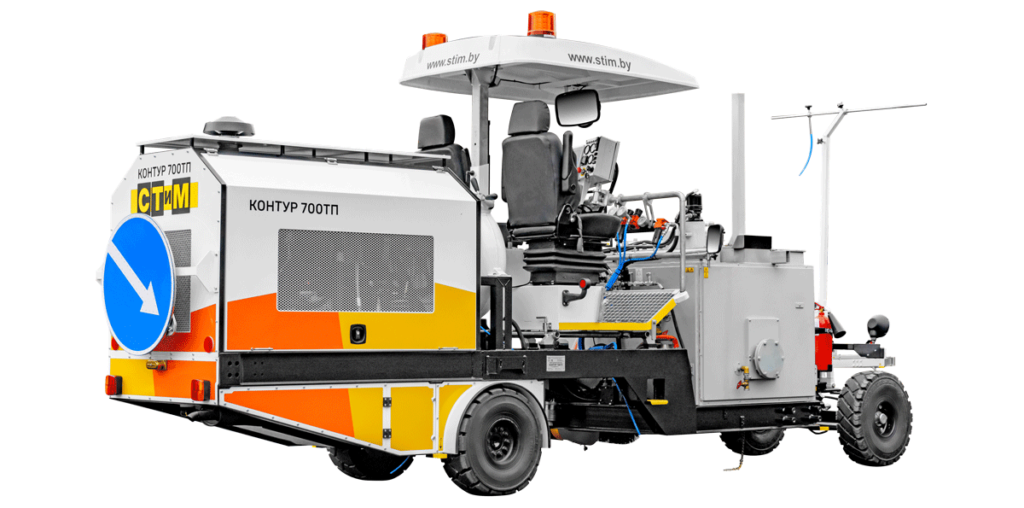

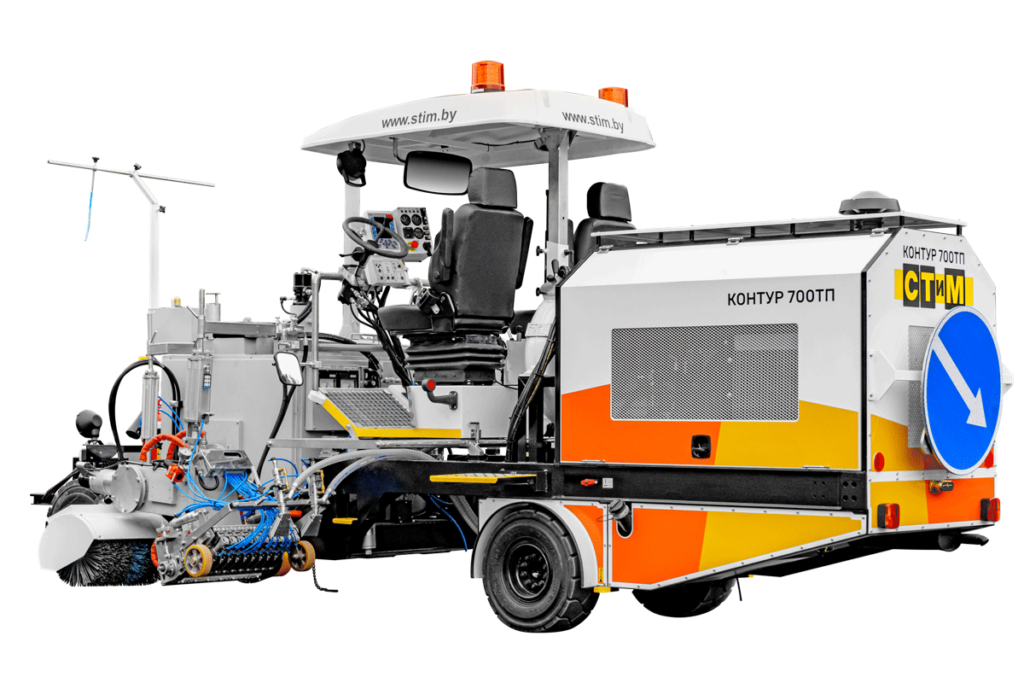

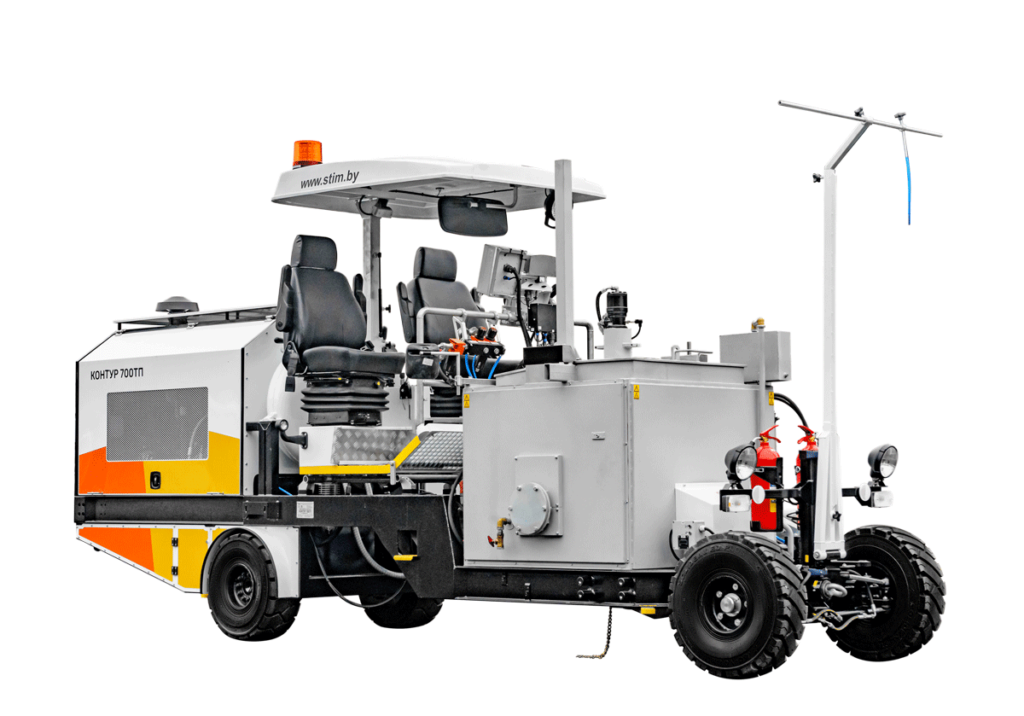

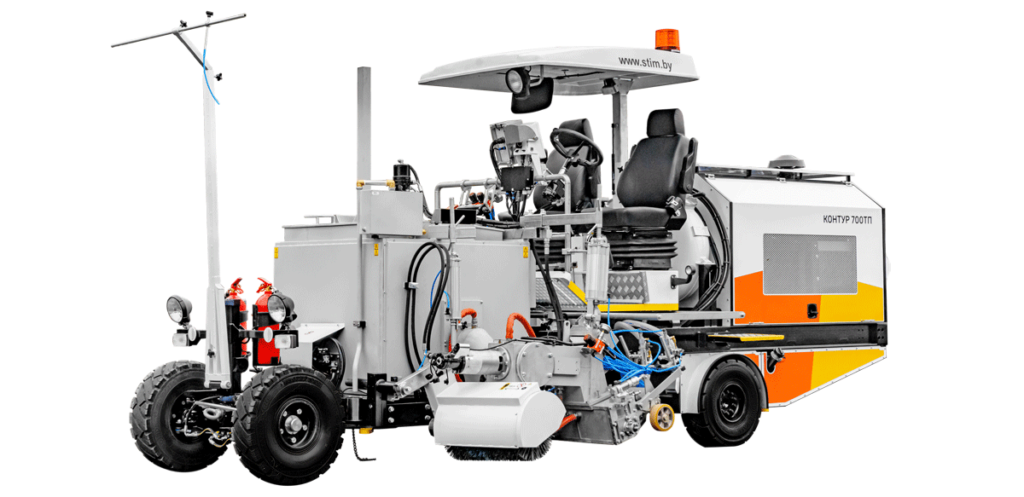

Машина «Контур 700 ТП» предназначена для нанесения толстослойной горизонтальной дорожной разметки асфальто – бетонных дорог термопластиками с использованием светоотражающих стеклошариков.
Блок нанесения разметки позволяет наносить линии шириной от 5 до 50 см в различных комбинациях. Система управления открытием клапанов позволяет наносить сплошные и шумовые линии, линии с периодически изменяемым профилем и рисунком. Гидравлический привод хода машины дает возможность плавно регулировать скорость движения
«Контур 700ТП» в процессе нанесения разметки, поддержание заданной температуры пластика обеспечивает система автоматического регулирования жидкотопливной горелкой. Управление всеми механизмами осуществляется непосредственно с места оператора.
Экструдер, щетка и место оператора могут быть установлены как с левой, так и с правой стороны машины. Транспортировка машины на место проведения работ осуществляется при помощи низкорамного прицепа грузоподъемностью не менее 5 тонн.
БАЗОВАЯ КОМПЛЕКТАЦИЯ МАШИНЫ:
- блок нанесения разметки 50 см, гладкие линии;
- два посыпочных пистолета для стеклошариков;
- пульт управления нанесением разметки;
- педаль, дублирующая кнопку «Пуск» пульта управления разметкой;
- мешалка с гидроприводом в емкости для пластика;
- проблесковые маяки на крыше машины;
- фара-искатель для подсветки разметочного блока;
- знак направления объезда препятствия (700 мм) на поворотном кронштейне;
- щетка с гидроприводом.
ДОПОЛНИТЕЛЬНОЕ ОСНАЩЕНИЕ МАШИНЫ:
- разметочный блок DL для нанесения гладких или структурных линий шириной до 500 мм (10×50 мм);
- лоток для слива термопластика из емкости;
- выносная кнопка, дублирующая кнопку «Пуск» пульта управления разметкой;
- комплект оборудования для нанесения предварительной разметки.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Характеристика | КОНТУР 700 ТП |
| Тип двигателя | дизельный |
| Мощность двигателя, кВт | 74 |
| Мощность двигателя, л.с. | 100 |
| Объем двигателя, см3 | 3800 |
| Класс экологической безопасности двигателя | EU Stage IIIA (TIER 3) |
| Компрессор | поршневой |
| Максимальный рабочий уклон дороги, % | 20 |
| Максимальный преодолеваемый уклон дороги, % | 30 |
| Транспортная скорость, км/ч | 12 |
| Емкость для стеклошариков, л | 120 |
| Емкость для стеклошариков, кг | 190 |
| Диагональ экрана пульта управления, дюйм | 5,7 |
| Количество предустановленных программ | до 24 |
| Вид разметочного материала (основной / опциональный) | термоплатик |
| Максимальная скорость разметки, км/ч (основной материал / опциональный) | 5 |
| Количество разметочного материала, кг | 700 |
| Количество отвердителя, л | - |
| Количество промывочной жидкости, л | - |
| Объем топливного бака, л | 90 |
| Объем масляного бака, л | 115 |
| Количество второго разметочного материала, кг | - |
| Количество одновременно наносимых линий | 2 |
| Количество пистолетов (аппликаторов, экструдирующих головок) | 2 |
| Ширина наносимых линий, двойных, мм | до 150 |
| Ширина наносимых линий, одиночных, мм | до 500, кратно 50 |
| Габаритные размеры машины (Длина х Ширина х Высота), мм: | |
| - в рабочем положении | 8600х2300х2700 |
| - в транспортном положении | 5500х2300х2400 |
| Сухая масса, кг | 3200 |
| Снаряженная масса, кг | 3400 |
| Полная масса, кг | 4300 |
Более подробную информацию Вы сможете получить у наших менеджеров по продажам.
